產品所屬行業

網絡產品

單板類型

背板

Pin數

18173

層數

34

最高信號速率

56G

難點

1、 信號線速率高，對于板材選用有很大局限；單板高速線多，對層數和成本又有控制；

2、 單板上有48V高壓電源，電流大；

3、 結構限制，布線和電流瓶頸多；單板高速線之間的互穿，串?dāng)_嚴重；

4、 背鉆設計；

我司對策

1、 由于單板大部分都是56G的高速線,部分的25G、10G的信號，經過我司SI仿真，為保證信號質量，我們推薦用M7NE板材，減小損耗；

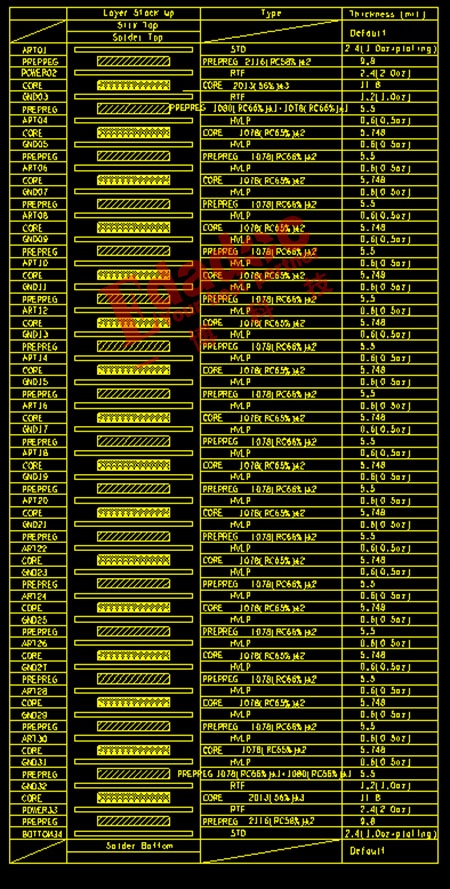

2、 單板高速線經評估后需要14個布線內層；電源電流較大，規劃了2個電源層（2OZ）,總設計34層，板厚6MM,具體層疊如下：

3、 48V高壓電源保證期相鄰層有自身的回流高壓GND，如電源走在第2層，它的回流GND放在top層；由于電源較大，其它層有加強，對應相鄰的層鋪上回流GND；同時與板內大地保持足夠的安全間距（挖空幾層）；

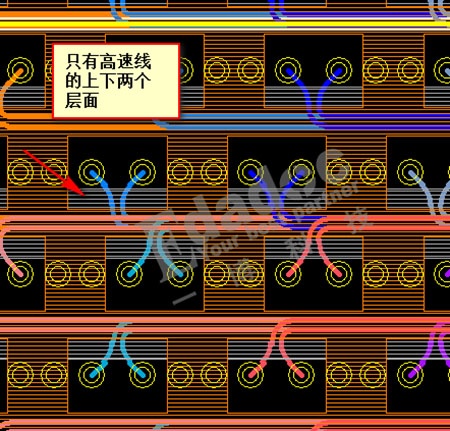

4、 單板信號速率高，考慮TX穿RX連接器銅柱的串?dāng)_，把連接器（如連接器在BOT層）里面的線走在上面的層，外面的走在下面的層，這樣背鉆的時候是從上向下鉆，就會把外面的銅柱鉆了，避免走線穿銅柱帶來的串?dāng)_；

5、  高速線PIN角處有做焊盤優化；

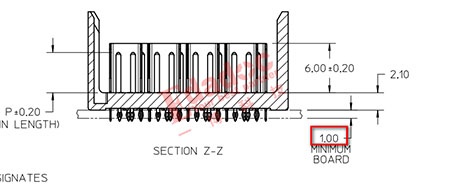

6、 因?yàn)楦咚龠B接器正反兩面都有，考慮連接器PIN的STUB長度和背鉆，設計層疊時把電源層放在第2層和第33層，高速線走在單板的中間，這樣背鉆后的stub最短；
