作者：一博科技高速先生成員  王輝東

一個轉身夏天就成了故事，一個回首秋天就成了最美的風景。

有人說夏天未完的待續，都將在秋天完成，這也包括PCB。
林如煙手上一PCB設計，歷經客戶多次修改，斷斷續續，終于殺青了。
林如煙長出一口氣，興沖沖的把PCB投出去做DFM審核，盛夏剩下的東西，終于要在秋天結束了。
個中艱辛自不必多說，人間不值得深究，快樂要及時享受。
“風油精苦咖啡，妹子移線到天明。
哥哥你不是個人，你讓妹子改板好心狠……”
人無壓力一身輕，窗外處處是風景。
日落跌入昭昭星野，人間忽晚，山河已秋。
林如煙看著窗外的風景，獨自哼著自己改的歌，好不愜意。
人生就是這樣，若你覺得燦爛，山無遮，海無攔，星河入眼。
是微風，是晚霞，是心跳，是無可替代。
心情大好的林如煙剛沒高興一會兒，大師兄突然讓她過來一下。
如煙趕緊跑過去，趙理工也湊了過來。
大師兄說，如煙，理工，今天我們來科普下這個失傳已久的碳油板設計。

什么是碳油

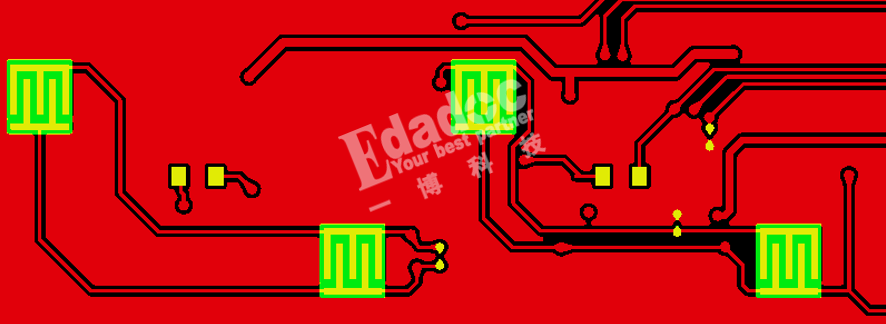

碳油，如上圖按鍵處處所示，初見時黑不溜秋，不起眼，但是因其成品低廉，并且有優良的導電性和耐磨性，被廣泛的應用在PCB按鍵位置，以前主要應用到電視遙控器，電話機，兒童玩具或計算機（手工）上，如今用在電梯按鍵等產品上。
它是一種半固化油墨，通過絲網印刷在PCB板上，經過烘干后形成碳油層。
小時候電視機的遙控器，勾起了多少人的回憶，那時候換不了臺的時候，老是用手拍拍它，這個線路板的按鍵位就是用碳油做的。


碳油的擴散：
碳油主要是由合成樹脂、硬化劑、碳粉組成的液型導電碳膏，印刷過程中，其液體特性會出現擴散情況。因為碳油有導電屬性，所以按鍵位間距設計要足夠大，具體見下面的碳油工藝能力。
下圖為碳油擴散引起的不良—短路。


碳油板設計時要注意哪些地方：
1.能力參數:
最小碳油線寬0.40 mm
碳油蓋銅單邊最小寬度0.20 mm
碳油間距≥0.50 mm (0.4mm以下提出EQ確認)
碳油方阻≤20歐姆（１平方厘米的電阻值）
與外形邊的最小距離0.30 mm
2.流程
前工序->阻焊->字符->QC檢查->碳油->QC檢查->后工序
3.碳油特點:
導電 耐磨,一般按鍵板會設計碳油工藝，但是碳油一般只做按鍵位處理，PCB其它區域的表面處理還是要用沉金等其它工藝。
4.常見碳油按鍵板封裝設計類型:


5.線路設計:
5.1 為保證碳油線寬,間距，蓋線能力,線路層的線寬可以適當縮小,縮小后不低于最小值.
5.2 當碳油線寬，間距，蓋線值都較大時,線路線寬正常制作(不縮小)
5.3 線路線條寬度≥0.227mm. (小于此值時提出評估和工程確認)
6.開窗設計
6.1 阻焊開窗≥0.127mm(5mil)
6.2 當線路層線寬≥0.227mm時,阻焊開窗大小為: 線路線寬-0.1mm
6.3 阻焊開窗<0.127mm(5mil)時提出評估.
7.碳油設計(假設碳油間距為S)
7.1 碳油線寬,間距,蓋線在設計時一般不走極限(極限參數，產線生產難度大,且容易短路)
7.2 當碳油間距S≥0.5mm時,按照原稿設計制作。
7.3 當碳油間距 S≥0.4mm且S<0.5mm時，將碳油縮小整體0.1mm制作(并提出EQ和客戶確認)
7.4 當碳油間距 S<0.4mm時,提出EQ確認。

大師說，如煙這個板子基本無問題，但是碳油的按鍵位封裝設計還有下面幾個地方需要優化，我們做設計的一定要和封裝的同事多探討探討。
1．碳油板的間距過近，最少做到16mil以上，間距太少，碳油會擴散，碳手指短接的風險加大。

2．碳油板的阻焊要開通窗，不能做阻焊橋。

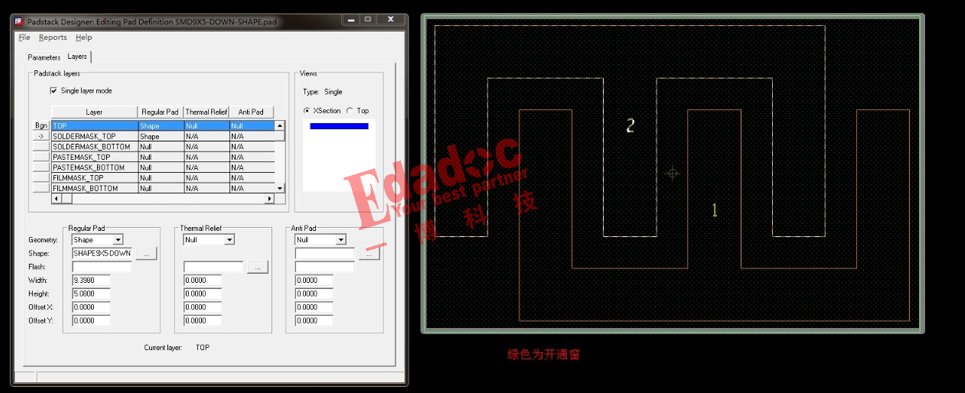

下面為正確的開窗方式;

3．碳油處不能開鋼網。因為碳油按鍵位不需要焊接，是用鍋仔片導通，所以不需要開鋼網。

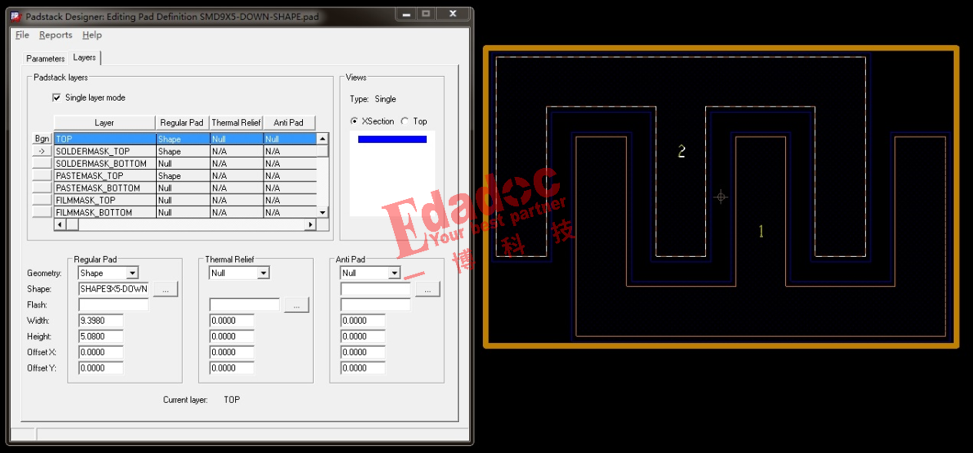

下面一個是正確的封裝，一個錯誤的封裝你能分清嗎?

下面為正確的封裝設計

聽完大師兄的話，林如煙笑瞇瞇的去找封裝同事更新封裝了，趙理工看著林如煙背影嘴里嘟囔說道：
“這人沒有夢想和無憂無濾有啥區別。”
林如煙，突然停住腳步，歪著頭，瞇著眼睛，盯著趙理工問道，
“趙理工，你剛才又在我背后說什么……”
“我沒說什么，我說你的背影好美呀。”

“討厭……”林如煙跺了一下腳，一扭身，晃出了趙理工的視線。
