一博高速先生成員：姜杰

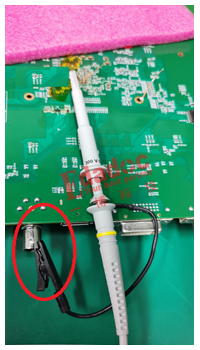

由于直流穩壓電源一般是由交流電源經整流、濾波、穩壓等環節而形成的，不可避免地會引入一些交流分量，這種疊加在直流電壓上的交流分量稱為紋波。關于電源的紋波測試，有這么一種的測試方法，姑且稱之為“逍遙派”，憑借其不羈、隨性的灑脫俘獲了不少粉絲，初學電源測試的雷豹也純純入了坑。好了，不賣關子，直接上圖。

老司機看到這里，露出了意味深長的笑容。相比于耗費九牛二虎之力往板上焊接測試引線，“逍遙派”的接地方式堪稱神來之筆，鱷魚夾透出五彩斑斕的黑，瀟灑的往金屬接插件的外殼地上簡單一夾，讀數、截圖，一氣呵成，焊接的繁瑣迎刃而解，一切又是那么風輕云淡。

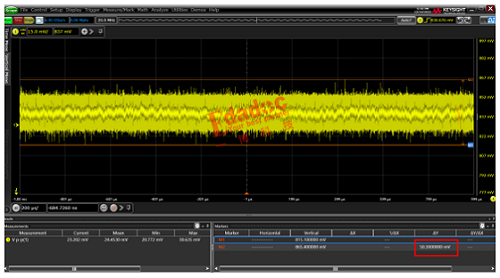

雷豹這邊測得漸入佳境，師傅在旁邊看的眉頭鎖緊。一頓操作猛如虎，雷豹拿著測試數據給師傅，紋波峰峰值Vpp為50.3mV。

師傅沒多說什么，在板上畫了兩個圈，讓雷豹保持電源測試點不變，換兩個接地點，再測一下電源紋波。

雖然不太明白師傅的意思，但是看著師傅一臉嚴肅，他還是老老實實的照辦了。測試數據出來了：接地的鱷魚夾固定在GND②的電源紋波41.4mV，固定在GND①的電源紋波35.3mV，為什么會越來越小？雷豹仿佛悟到了什么……看著雷豹若有所思的樣子，師傅沒說話，先確認了示波器的設置沒有問題，然后直接換掉了帶鱷魚夾的無源探頭，使用了專門的電源探頭。

綠色的同軸線與單板待測點的焊接（下圖中紅色圓圈的位置）花了點時間。

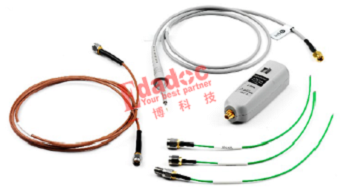

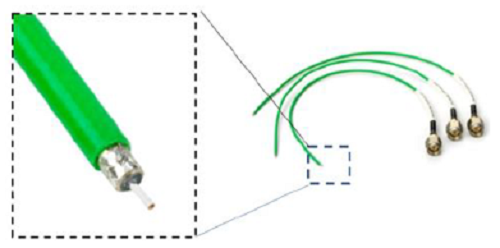

師傅邊焊邊講解：工欲善其事，必先利其器，電源紋波測試，有專用的探頭套件。同軸線中心的金屬芯需要焊接到待測點的電源網絡，外層的金屬包絡則要焊到鄰近的GND網絡，既要保證焊接可靠，又不能短路，所以一定要細致。

看著師傅熟練的剝線、焊接，操作起來行云流水，雷豹暗暗佩服。

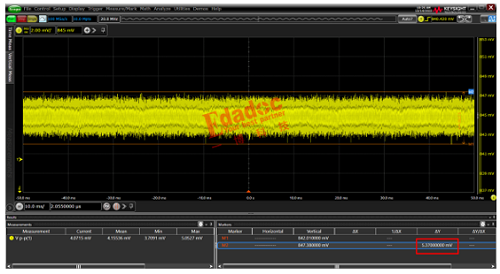

電源測試探頭的測試數據更是驚掉了雷豹的下巴：5.37mV！這跟之前使用鱷魚夾的測試數據相比，不能說一模一樣，只能說毫不相干！

雷豹反思自己的失誤：測試是一個循序漸進、熟能生巧的過程，前提是要選擇合適的方法和工具。正確的測試才能得到準確的數據，方法不對，功夫白費，工具偏差，測試白瞎。幸虧這次師傅發現的早，及時糾正了自己的錯誤。如果一味貪圖省事走捷徑，測出錯誤的數據，勢必會誤導對電源性能的正確判斷。

師傅聽著雷豹的檢討，不住點頭，心里有個想法卻沒說出口。
